比例バルブ iQ Valves



比例弁

業界で最も幅広いソレノイド比例バルブ流量範囲を提供しています。 0.004 "オリフィスサイズから0.650"に至るまで、幅広い産業にわたる多くのアプリケーションのニーズを満たす高性能の比例バルブがあります。




高性能比例流量制御バルブを選択する際にエンジニアが評価する重要な仕様は、直線性、周波数応答、ヒステリシスです。他の重要な機能は、再現性、消費電力、漏れ、寿命、およびコストです。

iQ Valvesのエンジニアは、上記のすべての仕様の高性能を実現するユニットを設計することにより、比例バルブを進化させ、コストを抑えるのに十分なシンプルなバルブを維持しています。 iQバルブは、比類のない直線性、250 Hzの非常に高い周波数応答、独自のソレノイド構造を使用した低ヒステリシスを実現しています。

ヒステリシスの低減 <10%
低消費電力 1Wまで
反応時間 最小10ミリ秒
平均寿命 1億サイクル以上

より良い解像度、擦れ接触なし
優れた設計とエンジニアリング
Teslaシリーズとは別に、すべての比例バルブはサスペンドアーマチュアテクノロジーを使用しており、寿命を延ばし、システムで微調整を行う際の分解能を向上させます。




iQ ナノ比例バルブ   (オリフィス(開口)直径  0.004" ,0.010")


超低流量アプリケーションに最適な応答

iQ Nano比例電磁弁は、市場で最小の比例制御弁の1つです。 このバルブシリーズは、iQバルブの特許取得済み設計の一部であり、サスペンドプランジャーテクノロジーを利用して、迅速で正確な応答速度を実現します。 iQ Nanoシリーズは、圧力または真空で動作する精密な流体制御に最適です。 これらのバルブは、数sccmから最大3.5 slpmまでの最大流量を必要とする高分解能の要件を備えた、医療、産業、および分析機器に理想的なソリューションです。


仕様

Function:  2 Way Normally Closed
Orifice Size:  0.004" , 0.010"
Hysterisis:  <10%
Time Response:  < 20 ms
Pressure range:  150 psig
Seal: Nitrile, Viton
Temperature Range:  -40 to 250 F
Wetted Material:   Al, 300 SS, 400 SS
Voltage: 9VDC,  12 VDC, 24 VDC
Lead Wires:  22 AWG, 12" Length
Weight:  18.4 oz



カタログ ダウンロード PDF



iQ Volta比例バルブ     オリフィスサイズ: 0 .004 "、 0.010"


低流量アプリケーションに最適な応答

iQ Volta比例バルブは、iQ NanoシリーズとiQ Coralシリーズをつなぐ中間シリーズです。バルブ市場の競合他社と比較した場合、代替オプションを提供します。iQ Voltaシリーズは、低ヒステリシス、迅速な応答を必要とする精密な流体制御に最適です。これらのバルブは、数sccmから最大10 slpmの最大流量を実現するための高分解能要件を備えた、医療、工業、および分析機器に最適なソリューションです。




機能:通常閉の2ウェイ
オリフィスサイズ: .004 "、.010"
ヒステリシス: <10%
時間応答: <20 ms
圧力範囲: 0-100 psig *
シール: FKM *
温度範囲: -40〜250 F
接液部材質:  300 SS、400 SS
電圧: 12 VDC、24 VDC
リード線: 22 AWG、長さ6インチ
重量: 28.4オンス

カタログ PDF





iQ Coral 比例バルブ  (オリフィス(開口)直径  0.016", 0.032", 0.062", 0.093")


超低流量アプリケーションに最適な応答


iQ Coral比例バルブは、低ヒステリシス、迅速な応答、寿命の延長が必要な低流量アプリケーションで使用されます。 弊社の懸架スプリング技術を利用して、摩擦接触のない設計により、ヒステリシスと平均寿命の両方を改善しています。 iQ Coralは、オリフィスサイズに応じて2 slpmから120 slpmまでの高い解像度を提供します。



仕様
Function:  2 Way Normally Closed
Orifice Size:  0.016", 0.032", 0.062", 0.093"
Hysterisis:  <10%
Time Response:  < 20 ms
Pressure range:
 0.016" : 0-150 psig, 0-30 inHg
 0.032" : 0-100 psig, 0-30 inHg
 0.062" : 0-100 psig, 0-30 inHg
 0.093" : 0-50 psig, 0-30 inHg
​Seal:  Nitrile, Viton
Temperature Range:  -40 to 250 F
Wetted Material:   Al, 300 SS, 400 SS
Voltage:  12 VDC, 24 VDC
Lead Wires:  22 AWG, 12" Length
Weight:  18.4 oz



カタログ ダウンロード PDF




iQ Tesla 比例バルブ  (オリフィス(開口)直径 032"-.093")


柔軟で手頃な価格のソリューション


iQ Tesla比例バルブは、バルブ市場の競合他社と比較した場合の代替オプションを提供します。 これらの比例バルブは、指定されたオリフィスサイズと圧力定格に対して最大の移動量と流量を提供するように設計されています。 これらのバルブは、板バネではなく線形バネを使用して、費用対効果の高いソリューションを探しているお客様に確かな性能を提供します。

仕様
Function:  2 Way Normally Closed
Orifice Size:  0.032"-.093"
Hysterisis:  <10%
Time Response:  < 20 ms
Pressure range:  0-100 psig, 0-30 inHg
Seal:  Nitrile / Viton / EPDM
Temperature Range:  -40 to 250 F
Wetted Material:  303 SS, 430 SS
Voltage:  12 VDC / 24 VDC
Lead Wires:  22 AWG, 6" Length
Weight:  14 oz (w/SS), 10 oz (w/Al)




カタログ ダウンロード PDF





iQ Polaris比例バルブ        オリフィスサイズ: 0.110 "


小さな設置面積で大流量

このバルブは、Teslaバルブのシンプルなデザインと独自の圧力バランス技術を組み合わせ、iQバルブアレイに注目すべきデザインをもたらします。この比例バルブは圧力バランスが取れており、最大180 lpm(30 psi)の流量を供給します。独自のマニホールド設計により、iQ Polarisは、空間および電力要件が厳しい高流量アプリケーションに最適です。

このバルブは、人工呼吸器や麻酔などの医療アプリケーション、実験装置、および一般的な産業アプリケーションに最適です。





機能: 2ウェイ通常閉、酸素クリーン
オリフィスサイズ: 0.110 "
ヒステリシス<10%
消費電力:標準2.4W
漏れ:  <0.5 sccmの空気
ライフサイクル:1億回以上のサイクル
時間応答: <20 ms
圧力範囲: 0-120 psig、0-30 inHg
シール:バイトン/シリコーン
温度範囲: -40〜250 F
接液部材質:黄銅、430 SS
電圧: 12 VDC / 24 VDC
リード線: 22 AWG、長さ6インチ
サイズ:0.75 "x 0.75" x 2.00 "
重量: 2.5オンス(真鍮入り)

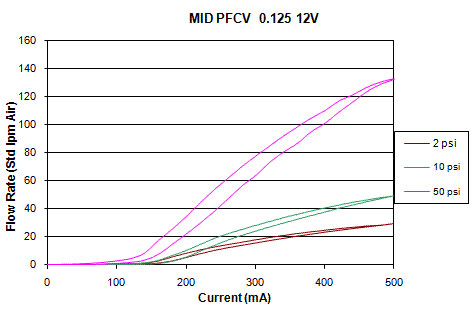

iQ ミッド レンジ比例バルブ (オリフィス(開口)直径 0.125")


真空用途などに最適化


iQ ミッドレンジ比例バルブは、真空および低圧ガスアプリケーションでの使用に最適化されています。 サスペンションとスプリングテクノロジーを利用して、ヒステリシスとライフサイクルの寿命を改善します。 負圧または低圧でより大きなオリフィスとハイエンド性能を備えた比例バルブを探している場合、ミッドレンジ比例バルブに代わるものはありません。


仕様
Function:  2 Way Normally Closed
Orifice Size:  0.125"
Hysterisis:  <10%
Time Response:  < 20 ms
Pressure range:  0-50 psig, 0-30 inHg
Seal:  Nitrile
Temperature Range:  -40 to 250 F
Wetted Material:  Brass, 300 SS, 400 SS
Voltage:  12 VDC
Lead Wires:  22 AWG, 12" Length
Weight:  18.4 oz




カタログ ダウンロード PDF





iQ ミニ 比例バルブ  (オリフィス(開口)直径 0.032"-0.156")

小さいパッケージでのメディア分離

iQ Mini比例バルブは、ソレノイド内部のすべての可動部材から媒体を分離します。 これらの隔離された比例バルブは、有害な媒体による隔離が必要な低流量アプリケーションに最適です。 Miniシリーズは、革新的な吊り下げ式アーマチュア設計を使用して、長期にわたる性能とヒステリシスを向上させています。



仕様
Function:  2 Way Normally Closed
Orifice Size:  0.032"-0.156"
Hysterisis:  <10%
Time Response:  < 20 ms
Pressure range:  0-100 psig, 0-30 inHg
Seal:  Nitrile / Viton / EPDM
Temperature Range:  -40 to 250 F
Wetted Material:  303 SS/Aluminum, 303 SS
Voltage:  12 VDC / 24 VDC
Lead Wires:  22 AWG, 6" Length
Weight:  14 oz (w/SS), 10 oz (w/Al)










iQ PFCV比例バルブ  (オリフィス(開口)直径 0.147” to .625”)


優れた制御のためのプレミアム比例バルブ


iQバルブの新しい種類の特許取得済みのソレノイド作動比例流量制御バルブは、バルブ業界では他に類を見ません。 当社のPFCV(比例流量制御弁)ラインは、独自の設計革新により、他のタイプの比例弁よりも優れています。

iQバルブの比例バルブには摩擦接触面がないため、低ヒステリシス、高周波数応答、高速応答(35ミリ秒未満)、長寿命を実現します。 滑り摩擦が発生しないため、電気駆動回路は直線のDC電気信号と同じくらい簡単になります。 ただし、パルス幅変調された信号も使用できます。 これらの単段式2ウェイポペットバルブは、低い圧力損失でも良好に機能します。


特許取得済みの圧力バランス設計により、圧力が変動する場合でも動作できる流量制御バルブを作成できます。 ポペット構造により、使用圧力範囲内での漏れがなくなります。 作動流体は、絶縁ダイアフラムによってコイルおよびソレノイドの他の部分から絶縁されています。 したがって、流体経路はポペット領域と入口および出口経路のみに限定されます。 この機能により、これらのバルブは気体と液体の両方に適しています。





Inlet Balanced   バランスの取れた入口

これらはアイソレーションインレットバランス比例バルブであり、これらのバルブの主な利点は中程度のアイソレーションです。 これらのバルブは、アウトレットの圧力バランスが取れていません。 ただし、バルブの入口側のダイアフラムの分離により、ソレノイド部品から流体または媒体が分離され、内部容積が小さくなります。 さらに、隔離ダイヤフラムはバルブの入口で圧力バランスをとるので、入口圧力の変動によるバルブの最初の離陸電流の変動が最小限に抑えられます。 出口圧力が入口圧力の30%を超えないアプリケーションで役立ちます。

絵をクリック カタログ ダウンロード PDF

**Click on pictures for more data


内部的にバランスが取れている Internally Balanced

これらの比例バルブは圧力バランスが取れており、入口と出口の圧力の影響を受けません。 独自の設計により、バルブの離陸はさまざまな入口圧力で一定に保たれ、任意の出口圧力で使用できます。 これらの比例バルブは、中程度の分離を提供しません。

絵をクリック カタログ ダウンロード PDF

**Click on pictures for more data



バランスの取れた分離 Isolation Balanced

これらの比例バルブは、インレットバランスバルブと内部バランスバルブの両方の利点を兼ね備えています。 これらのバルブは圧力バランスが取れており、入口と出口の圧力の影響を受けません。 バルブの離陸は、さまざまな入口圧力で一定のままであり、任意の出口圧力で使用できます。 これらの比例バルブは、流体媒体をソレノイドから隔離し、内部容積を制限します。

絵をクリック カタログ ダウンロード PDF

**Click on pictures for more data



Function:   2 Way Normally Closed
Orifice Size Range:  0.147” to 0.625”
Hysterisis:   < 10%
Time Response:   < 35 msec
Pressure Range:   0 - 135 PSI
Seal Material:   Nitrile, FKM
Temperature Range:   Nitrile: -40 to 250º F FKM: -20 to 400º F
Wetted Material:   Al & 300 Series SS Fluid: Gases & Liquids
Voltage Range:   12 to 24 volts
Lead Wires:   22 AWG 12” long
Weight –   Al Base: 22 – 27 Oz.









比例バルブ ドライバー





信号増幅器は、0〜5 V、0〜10 V、または4〜20 mAの制御信号を使用して比例バルブを制御するために使用されます。 アンプは制御信号を増幅して、バルブを駆動するために必要な電力を供給します。 DC電源を使用して制御信号をブーストします。 アンプにはわずかな電圧降下があるため、バルブを最大容量で使用するには、バルブの定格電圧より少なくとも2V高い(最小9〜最大30 V)電源を使用することをお勧めします。 すべてのアンプは、各タイプのバルブで使用するように工場で設定されています。 工場出荷時のデフォルト設定では、デジタイザーはゼロに設定されています。





テクニカルデータシート
異なる比例バルブドライバーの技術データシート

寸法
物理的な寸法とレイアウト

よくある質問
比例バルブドライバーに関してよく寄せられるFAQ
