超薄型ビームスプリッター





1. Super Thin Plate

- Substrate Material: BK-7

- Substrate Thickness: 0.15mm

- Beam Displacement: 50μm

- Diameter: 1.00"

- Surface: λ/10 per mm @ 633nm before coating

- Transmitted wavefront error: > λ/4 per mm @ 633nm

2. O-ring mount:

- Material: BK-7 / Pyrex

- Outside Diameter: 1.0" (25.4mm)

- Inside Diameter: 0.7" (17.8mm)

- Thickness: 0.25" (6.35mm)

3. Coating

- e-beam Multilayer dielectric

- 2nd surface: Anti-reflection coating

- Angle of incidence: 45˚, other angles available

- Damage Threshold: 10 J/cm2, 20ns, 20Hz; 1 MW/cm2, CW @ 1064nm

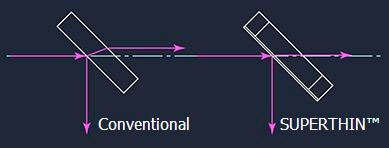

一部のアプリケーションでは、キューブビームスプリッターは適切ではなく、代わりにプレートタイプのスプリッターが使用されます。最高レベルの波面忠実度とパワーハンドリングのために、従来のコーティングされたBK7または溶融シリカプレートが優れた選択肢です。ただし、プレートの厚さは本来、元の経路からの主ビームの横方向のずれを引き起こします。これを避けるために、Spectral OpticsはSuperThin™スプリッターを導入しました。これは、精密フレームに接着された非常に薄いBK7ガラス表面シートを使用して、適切な反射および透過波面品質を維持します。標準のプレートスプリッターに適用できるコーティングはすべてSuperThin™で使用でき、その電力処理能力は従来のプレートスプリッターの処理能力に近づきます。SuperThin™コンポーネントは非常にコスト競争力があり、互換性のあるアプリケーションで最初の選択肢となります。

ドル価格はUSA現地価格です。日本では運賃、通関料、銀行送金手数料、弊社手数料、消費税が加算されます。
ドル交換レートの変動で価格も変動します。
ご注文前に見積書を請求してください。



STPBS λ (nm) R (%) AOI & POL Price
(USD)

400, 488, 527, 532, 633, 670, 694, 755,

780, 800, 850, 980,1030, 1053, 1064,

1319, 1550, 1850, etc

20 (±5), 30 (±5), 40 (±5), 50 (±5),

60 (±5), 70 (±5), 80 (±5), 90 (±3),

95 (±2), 98 (±1), 99 (±0.5)

45S, 45P, 45U, etc $165

Example: STPBS-532-50-45U

Super Thin Plate Beamsplitter + 532nm + 50% (± 5%) R + 45° Unpolarization



注意:

1.その他の波長とR / T比は、リクエストに応じて提供できます。

2.他の入射角も利用できます。

3.カスタム仕様の場合、「最小注文数量」があります。ぜひご確認ください。

4.カスタム要件については、お問い合わせの際に説明してください。
